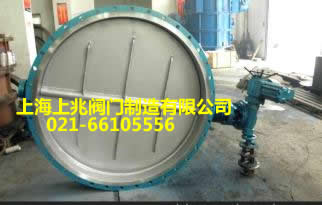

一、D941W電動通風蝶閥--概述
D941W電動通風蝶閥廣泛用于冶金、建材、電國力、礦山、石化等工業管線，對氣體介質起控制或調節作用。
二、D941W電動通風蝶閥--產品特點
1、TD941W 電動通風蝶閥采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便；
2、本閥驅動力矩小，啟閉靈活，操作方便可靠；
3、本閥代體上設置密封擋圈，密封無可見間隙，泄漏率小；
4、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象；
5、本閥可配備各種驅動裝置，如手動裝置、電動裝置、氣動裝置、推桿裝置等。
6、本閥閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
三、D941W電動通風蝶閥--工作原理
D941W 電動通風蝶閥通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，從而達到開頭或調節目的。
四、D941W電動通風蝶閥--主要性能參數
| 公稱壓力（MPa) | 0.05 |
| 殼體試驗壓力 | 0.1 |
| 適用溫度 | 450℃;600℃;900℃ |
| 適用介質 | 熱風、煙氣、燃氣 |
| 介質流速 | ≤50m/s |
| 泄漏 | 1% |
五、根據介質溫度，閥板閥體選用材質表
| 介質溫度 | ≤450℃ | ≤600℃ |
| 閥體材料 | 錳鋼或鉻鉻鉬 | 鉻鉬鋼、鉻鎳鈦鋼 |
| 蝶板材料 | 錳鋼或鉻鉻鉬 | 鉻鎳鈦不銹鋼 |
| 閥軸材料 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 |
六、主要連接尺寸及重量
| DN | D | D1 | n-do | b | L | 重量 |
| D41 | D341 | D941 |
| 200 | 320 | 280 | 8-18 | 16 | 140 | 34 | 42 | 78 |
| 250 | 375 | 335 | 12-18 | 16 | 140 | 38 | 46 | 83 |
| 300 | 440 | 395 | 12-22 | 16 | 170 | 48 | 54 | 93 |
| 350 | 490 | 445 | 12-22 | 16 | 170 | 56 | 64 | 95 |
| 400 | 540 | 495 | 16-22 | 16 | 190 | 73 | 81 | 98 |
| 450 | 595 | 550 | 16-22 | 16 | 190 | 81 | 110 | 140 |
| 500 | 645 | 600 | 20-22 | 16 | 190 | 99 | 128 | 179 |
| 600 | 755 | 705 | 20-26 | 18 | 210 | 127 | 157 | 213 |
| 700 | 860 | 810 | 24-26 | 18 | 210 | 152 | 199 | 267 |
| 800 | 975 | 920 | 24-30 | 18 | 210 | 182 | 229 | 326 |
| 900 | 1075 | 1020 | 24-30 | 18 | 250 | 240 | 287 | 385 |
| 1000 | 1175 | 1120 | 28-30 | 18 | 250 | 383 | 430 | 528 |
| 1100 | 1275 | 1220 | 28-30 | 18 | 250 | | 620 | 682 |
| 1200 | 1375 | 1320 | 32-30 | 18 | 250 | | 765 | 827 |
| 1400 | 1575 | 1520 | 36-30 | 18 | 300 | | 1188 | 1250 |
| 1600 | 1790 | 1730 | 40-30 | 22 | 300 | | 1393 | 155 |
| 1800 | 1990 | 1930 | 44-30 | 22 | 300 | | 1800 | 1865 |
| 2000 | 2190 | 2130 | 48-30 | 22 | 300 | | 2130 | 2190 |
| 2100 | 2300 | 2240 | 52-33 | 22 | 300 | | | 2785 |
| 2200 | 2405 | 2340 | 52-33 | 26 | 350 | | | 3690 |
| 2400 | 2605 | 2540 | 56-33 | 26 | 350 | | | 4720 |
| 2600 | 2805 | 2740 | 60-33 | 26 | 350 | | | 5530 |
| 2800 | 3030 | 2960 | 64-36 | 26 | 400 | | | 6035 |
| 3000 | 3230 | 3160 | 68-36 | 26 | 400 | | | 6280 |
